Linux 或 Windows 上实现端口映射

Linux中文社区 2023-08-01 17:03 952浏览转载

通常服务器会有许多块网卡，因此也可能会连接到不同的网络，在隔离的网络中，某些服务可能会需要进行通信，此时服务器经过配置就可以承担起了转发数据包的功能。

一、Windows 下实现端口映射

1. 查询端口映射情况

netsh interface portproxy show v4tov4

2. 查询某一个 IP 的所有端口映射情况

netsh interface portproxy show v4tov4 | find "[IP]"例：netsh interface portproxy show v4tov4 | find "192.168.1.1"

3. 增加一个端口映射

netsh interface portproxy add v4tov4 listenaddress=[外网IP] listenport=[外网端口] connectaddress=[内网IP] connectport=[内网端口]例：netsh interface portproxy add v4tov4 listenaddress=2.2.2.2 listenport=8080 connectaddress=192.168.1.50 connectport=80

4. 删除一个端口映射

netsh interface portproxy delete v4tov4 listenaddress=[外网IP] listenport=[外网端口]例：netsh interface portproxy delete v4tov4 listenaddress=2.2.2.2 listenport=8080

二、Linux 下端口映射

1. 允许数据包转发

echo 1 >/proc/sys/net/ipv4/ip_forwardiptables -t nat -A POSTROUTING -j MASQUERADEiptables -A FORWARD -i [内网网卡名称] -j ACCEPTiptables -t nat -A POSTROUTING -s [内网网段] -o [外网网卡名称] -j MASQUERADE例：echo 1 >/proc/sys/net/ipv4/ip_forwardiptables -t nat -A POSTROUTING -j MASQUERADEiptables -A FORWARD -i ens33 -j ACCEPTiptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens37 -j MASQUERADE

2. 设置端口映射

iptables -t nat -A PREROUTING -p tcp -m tcp --dport [外网端口] -j DNAT --to-destination [内网地址]:[内网端口]例：iptables -t nat -A PREROUTING -p tcp -m tcp --dport 6080 -j DNAT --to-destination 10.0.0.100:6090

实验：将部署在内网的服务映射到外网

实验环境

VMWare Workstation Pro
5 台最小化安装的 centos 7 虚拟机

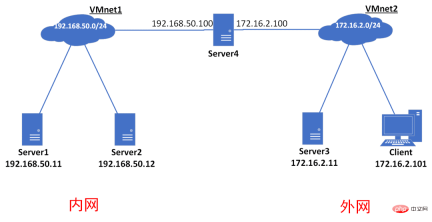

实验拓扑

内网和外网是相对<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server4来说的。
<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server1和<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server2为内网环境的两台服务器；
<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server3为外网环境下的一台服务器；
<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server4为一台双网卡主机，分别连接<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>192.168.50.0/24和<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>172.16.2.0/24两个网络。

配置实验环境

1. Server1,2,3 上搭建 HTTP 服务

用 Python 在<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server1上搭建一个简单的 HTTP 服务

cd ~echo "server1" > index.htmlpython -m SimpleHTTPServer 8080

<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server2、Server3同理

对照实验

在<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>client上访问<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server1的资源

curl http://192.168.50.11:8080/index.html

curl http://192.168.50.12:8080/index.htm

curl http://172.16.2.11:8080/index.html

可以看到，外网的<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>client是无法访问内网<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server1,<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>Server2的资源的。

在`<code style="outline: 0px;">Server4`上配置端口映射

临时配置

#允许数据包转发echo 1 >/proc/sys/net/ipv4/ip_forwardiptables -t nat -A POSTROUTING -j MASQUERADEiptables -A FORWARD -i ens33 -j ACCEPTiptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens37 -j MASQUERADE#设置端口映射iptables -t nat -A PREROUTING -p tcp -m tcp --dport 8081 -j DNAT --to-destination 192.168.50.11:8080iptables -t nat -A PREROUTING -p tcp -m tcp --dport 8082 -j DNAT --to-destination 192.168.50.12:8080

永久配置

如果需要永久配置，则将以上命令追加到<code style="margin-right: 2px;margin-left: 2px;padding: 2px 4px;outline: 0px;font-size: 14px;border-radius: 4px;background-color: rgba(27, 31, 35, 0.05);font-family: " operator mono consolas monaco menlo monospace break-all rgb>/etc/rc.local文件。

检查效果

curl http://172.16.2.100:8081/index.html

curl http://172.16.2.100:8082/index.html

curl http://172.16.2.11:8080/index.html

如果`<code style="outline: 0px;">Server4`为 Windows，替换一下相应的命令即可

Windows 的 IP 信息如下

网卡	IP 地址	子网掩码	默认网关	备注
Ethernet0	192.168.50.105	255.255.255.0	-	内网网卡
Ethernet1	172.16.2.105	255.255.255.0	-	外网网卡

配置并查看端口映射情况

netsh interface portproxy add v4tov4 listenaddress=172.16.2.105 listenport=8081 connectaddress=192.168.50.11 connectport=8080netsh interface portproxy add v4tov4 listenaddress=172.16.2.105 listenport=8082 connectaddress=192.168.50.12 connectport=8080netsh interface portproxy show v4tov4

检查效果

curl http://172.16.2.105:8081/index.htmlcurl http://172.16.2.105:8082/index.htmlcurl http://172.16.2.11:8080/index.html
