Google Maps has a ton of features for plotting points on a map, but what if you want to plot points on an image? These XY Image Plot maps are commonly used for floor maps, job site inspections, and even games.

In this guide, I'll show you how to create an interactive map with draggable points using Leaflet.js and Google Apps Script. We'll cover everything from setting up the map to integrating data from Google Sheets, and deploying it as a web app.

This guide will cover:

Setting up Leaflet.js in a Google Apps Script HTML Service
Displaying Markers using data from Google Sheets
Updating Sheets row when a Marker is moved
Creating new Markers from the map and saving to Sheets
Deleting a marker from the web app

Setting up Leaflet.js in a Google Apps Script HTML Service

Leaflet.js is one of the most popular open-source mapping libraries. It's light-weight, easy to use, and had great documentation. They support a ton of different map types, including "CRS.Simple", or Coordinate Reference System, which allows you to supply a background image.

Google Sheets Set Up

Start out by creating a sheet named map_pin with the following structure:

id	title	x	y
1	test1	10	30
2	test2	50	80

然後從「擴充功能」選單開啟 Apps 腳本。

建立 HTML 文件

首先，我們將從 Leaflet 文件中的基本範例開始，以使程式庫正常運作。您可以在此處查看其快速入門指南中的完整範例。

新增一個新的HTML文件，命名為Index，並將內容設為：

<!DOCTYPE html>
<html>
<head>
  <title>Quick Start - Leaflet</title>
  <meta charset="utf-8" />
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <link rel="stylesheet" href="https://unpkg.com/leaflet@1.9.3/dist/leaflet.css" />
  <style>
    #map {
      height: 400px;
    }
  </style>
</head>
<body>
  <div id="map"></div>

  <script src="https://unpkg.com/leaflet@1.9.3/dist/leaflet.js"></script>
  <script>
    var map = L.map('map').setView([40.73, -73.99], 13);

    L.tileLayer('https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png', {
      maxZoom: 19,
      attribution: '© OpenStreetMap'
    }).addTo(map);

    var marker = L.marker([40.73, -73.99]).addTo(map)
      .bindPopup('Test Popup Message')
      .openPopup();
  </script>
</body>
</html>

Copy after login

然後使用以下內容更新 Code.gs 檔案：

function doGet() {
  const html = HtmlService.createHtmlOutputFromFile('Index')
    .setTitle('Map with Draggable Points')
    .setXFrameOptionsMode(HtmlService.XFrameOptionsMode.ALLOWALL);
  return html;
}

Copy after login

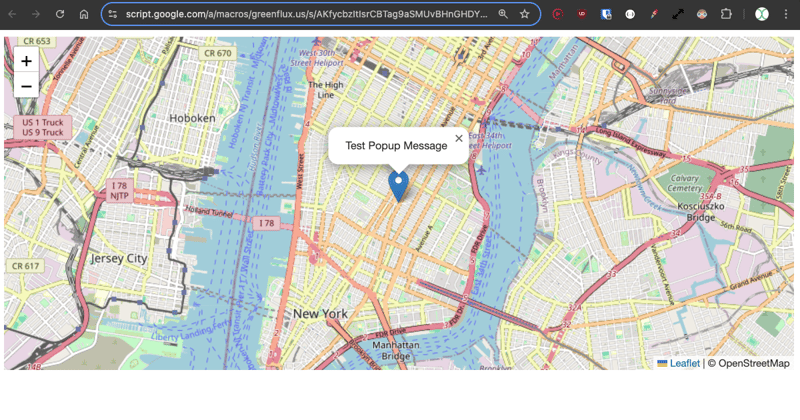

儲存，然後按一下部署，並發佈為 Web 應用程式。然後打開新部署的鏈接，您應該會看到 Leaflet.js 顯示紐約的地圖。

Building an Interactive XY Image Plot with Google Apps Script and Leaflet.js

好的，這就是使用 Leaflet 的常規地圖範例。現在介紹 CRS.Simple 地圖類型，它允許提供背景圖片。

使用傳單教學中的範例更新 HTML。

<!DOCTYPE html>
<html>
<head>
  <title>CRS Simple Example - Leaflet</title>
  <meta charset="utf-8" />
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <link rel="stylesheet" href="https://unpkg.com/leaflet@1.9.3/dist/leaflet.css" />
  <style>
    #map {
      height: 400px;
      width: 600px;
    }
    body {
      margin: 0;
      padding: 0;
    }
  </style>
</head>
<body>
  <div id="map"></div>

  <script src="https://unpkg.com/leaflet@1.9.3/dist/leaflet.js"></script>
  <script>
    // Set up the map with a simple CRS (no geographic projection)
    var map = L.map('map', {
      crs: L.CRS.Simple,
      minZoom: -1,
      maxZoom: 4
    });

    // Define the dimensions of the image
    var bounds = [[0, 0], [1000, 1000]];
    var image = L.imageOverlay('https://leafletjs.com/examples/crs-simple/uqm_map_full.png', bounds).addTo(map);

    // Set the initial view of the map to show the whole image
    map.fitBounds(bounds);

    // Optional: Add a marker or other elements to the map
    var marker = L.marker([500, 500]).addTo(map)
      .bindPopup('Center of the image')
      .openPopup();
  </script>
</body>
</html>

Copy after login

這裡我們提供一張 1000 x 1000 像素的圖像，然後將中心標記設為 500、500。

點選儲存，然後部署>測試部署，查看新的地圖類型。現在您應該擁有一張帶有背景圖像並在中心繪製了標記的地圖。

Building an Interactive XY Image Plot with Google Apps Script and Leaflet.js

使用 Google 表格中的資料初始化地圖

接下來，我們將使用工作表中的資料來填入地圖上的一組標記。

首先，在 Code.gs 檔案中加入一個函數來取得標記位置：

function getPinData(){
  const ss = SpreadsheetApp.getActiveSpreadsheet();
  const sh = ss.getSheetByName('map_pin');
  const data = sh.getDataRange().getValues();
  const json = arrayToJSON(data);
  //Logger.log(json);
  return json
}

function arrayToJSON(data=getPinData()){
  const headers = data[0];
  const rows = data.slice(1);
  let jsonData = [];
  for(row of rows){
    const obj = {};
    headers.forEach((h,i)=>obj[h] = row[i]);
    jsonData.push(obj)
  }
  //Logger.log(jsonData)
  return jsonData
}

Copy after login

在這裡，我以 JSON 形式傳回引腳，以便在下一節中更容易在 HTML 中使用它們。

現在為 HTML 添加一個函數以循環此 JSON 並在地圖載入後建立地圖圖釘。

// Add map pins from sheet data
    google.script.run.withSuccessHandler(addMarkers).getPinData();

    function addMarkers(mapPinData) {
      mapPinData.forEach(pin => {
        const marker = L.marker([pin.x, pin.y], {
          draggable: true
        }).addTo(map);

        marker.bindPopup(`<b>${pin.title}`).openPopup();

        marker.on('dragend', function(e) {
          const latLng = e.target.getLatLng();
          console.log(`Marker ${pin.title} moved to: ${latLng.lat}, ${latLng.lng}`);
        });
      });
    }

Copy after login

儲存，然後開啟測試部署。現在您應該已經從工作表資料產生了標記！

Building an Interactive XY Image Plot with Google Apps Script and Leaflet.js

每個圖釘都有一個彈出窗口，其中包含該行的標題。此時圖釘可以拖曳，但我們仍然需要一個函數來儲存新位置。

拖曳時儲存標記位置

要保存新位置，我們需要兩個函數：一個在 HTML 中用於捕獲客戶端的事件，另一個用於在伺服器端的 Code.gs 檔案中保存新位置。

使用以下內容更新 HTML：

    function addMarkers(mapPinData) {
      mapPinData.forEach(pin => {
        const { id, title, x, y } = pin;
        const marker = L.marker([x, y], {
          draggable: true
        }).addTo(map);

        marker.bindPopup(`<b>${title}</b>`).openPopup();

        marker.on('dragend', function(e) {
          const latLng = e.target.getLatLng();
          console.log(`Marker ${title} moved to: ${latLng.lat}, ${latLng.lng}`);
          saveMarkerPosition({ id, title, lat: latLng.lat, lng: latLng.lng });
        });
      });
    }

    function saveMarkerPosition({ id, title, lat, lng }) {
      google.script.run.saveMarkerPosition({ id, title, lat, lng });
    }

Copy after login

然後在Code.gs檔案中加入一個函數來儲存位置：

function saveMarkerPosition({ id, lat, lng }) {
  const ss = SpreadsheetApp.getActiveSpreadsheet();
  const sh = ss.getSheetByName('map_pin');
  const data = sh.getDataRange().getValues();

  for (let i = 1; i < data.length; i++) {
    if (data[i][0] === id) {  // ID column (index 0)
      sh.getRange(i + 1, 3).setValue(lat);  // latitude column
      sh.getRange(i + 1, 4).setValue(lng);  // longitude column
      break;
    }
  }
}

Copy after login

儲存並重新整理測試部署。現在，當拖曳標記時，您應該會看到工作表更新！

Building an Interactive XY Image Plot with Google Apps Script and Leaflet.js

新增點

我們現在可以移動現有的點，但是增加新的點怎麼樣？同樣，我們需要兩個函數，一個在 HTML 中，一個在 Code.gs 檔案中。

首先，在 HTML 中新增一個函數，以便在使用者點擊地圖上的空白點時開啟提示，並將值傳遞給伺服器函數。

    // Function to add a new pin
    map.on('click', function(e) {
      const latLng = e.latlng;
      const title = prompt('Enter a title for the new pin:');
      if (title) {
        google.script.run.withSuccessHandler(function(id) {
          addNewMarker({ id, title, lat: latLng.lat, lng: latLng.lng });
        }).addNewPin({ title, lat: latLng.lat, lng: latLng.lng });
      }
    });

    function addNewMarker({ id, title, lat, lng }) {
      const marker = L.marker([lat, lng], {
        draggable: true
      }).addTo(map);

      marker.bindPopup(`<b>${title}</b>`).openPopup();

      marker.on('dragend', function(e) {
        const latLng = e.target.getLatLng();
        saveMarkerPosition({ id, title, lat: latLng.lat, lng: latLng.lng });
      });
    }

Copy after login

然後將函數新增至 Code.gs 以儲存新行。

function addNewPin({ title, lat, lng }) {
  const ss = SpreadsheetApp.getActiveSpreadsheet();
  const sh = ss.getSheetByName('map_pin');

  // Check if there are any rows present, if not initialize ID
  const lastRow = sh.getLastRow();
  let newId = 1;

  if (lastRow > 0) {
    const lastId = sh.getRange(lastRow, 1).getValue();
    newId = lastId + 1;
  }

  sh.appendRow([newId, title, lat, lng]);

  return newId;
}

Copy after login

再次儲存並重新整理測試部署。現在，當您單擊空白處時，您可以輸入標題並儲存新標記！

Building an Interactive XY Image Plot with Google Apps Script and Leaflet.js

刪除標記

最後，我們應該添加一種刪除標記的方法，從而在地圖視圖中為我們提供完整的 CRUD 應用程式。

更新新增標記功能，提供彈出視窗刪除按鈕：

      const popupContent = `<b>${title}</b><br><button onclick="deleteMarker(${id})">Delete Marker</button>`;
      marker.bindPopup(popupContent).openPopup();

Copy after login

然後新增客戶端刪除的功能：

// Function to delete a marker
  function deleteMarker(id) {
    const confirmed = confirm('Are you sure you want to delete this marker?');
    if (confirmed) {
      google.script.run.withSuccessHandler(() => {
        // Refresh the markers after deletion
        google.script.run.withSuccessHandler(addMarkers).getPinData();
      }).deleteMarker(id);
    }
  }

Copy after login

然後將符合的函數加入Code.gs檔案：

function deleteMarker(id) {
  const ss = SpreadsheetApp.getActiveSpreadsheet();
  const sh = ss.getSheetByName('map_pin');
  const data = sh.getDataRange().getValues();

  for (let i = 1; i < data.length; i++) {
    if (data[i][0] === id) {  // ID column (index 0)
      sh.deleteRow(i + 1);  // Delete the row
      break;
    }
  }
}

Copy after login

接下來是什麼？

您也可以從這裡做很多事情，例如向每個標記添加其他資料點、動態背景圖像或其他點擊和拖曳互動。你甚至可以製作遊戲！有用例的想法嗎？在下面發表評論！
