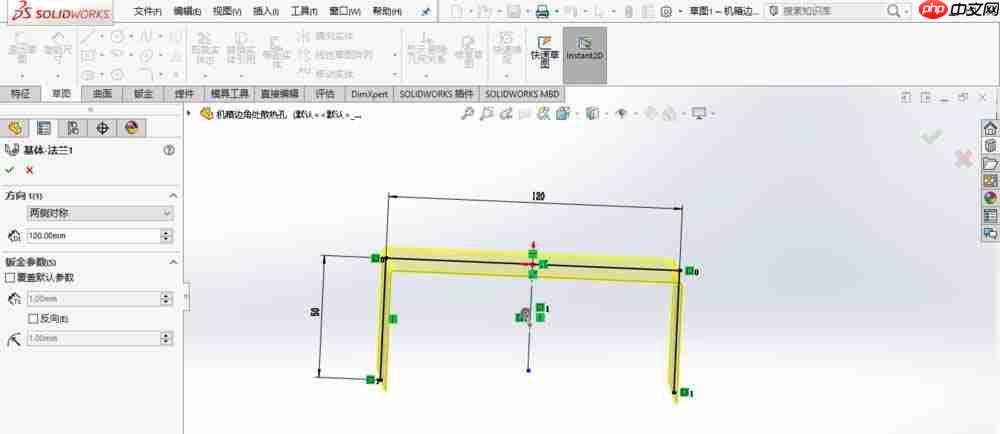

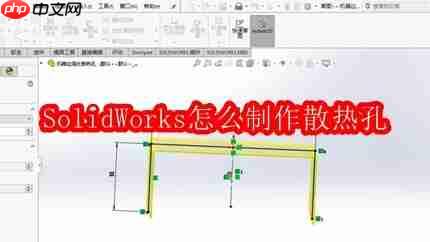

1、启动SolidWorks软件,新建一个零件文件。进入前视基准面绘制草图,并基于该草图创建基体法兰特征。设置钣金厚度为“1 mm”,折弯半径为“1 mm”,选择两侧对称方向,深度设定为“100 mm”,如图所示。

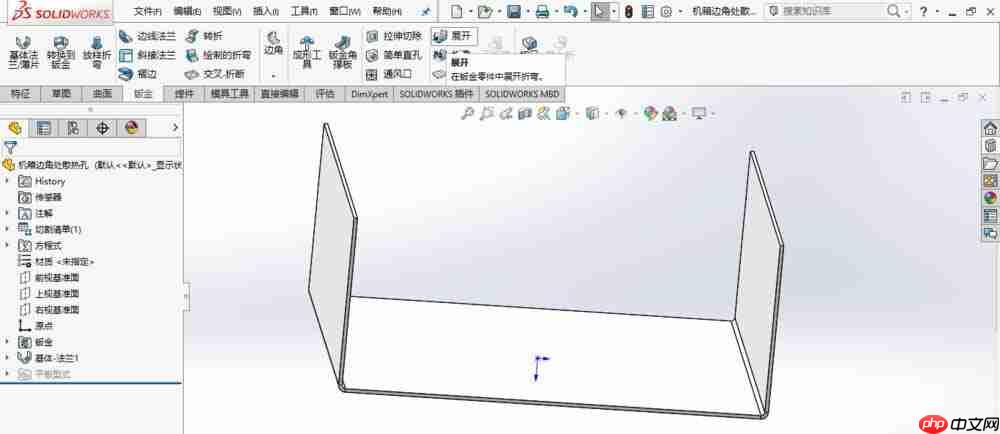

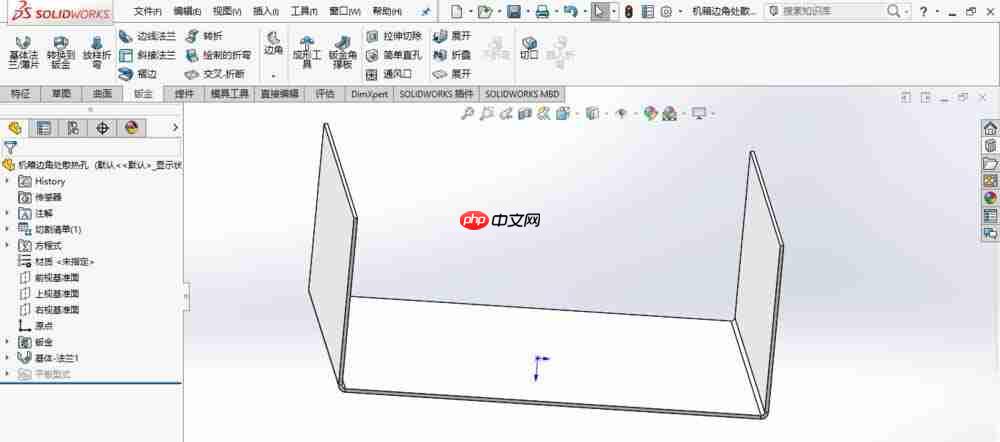

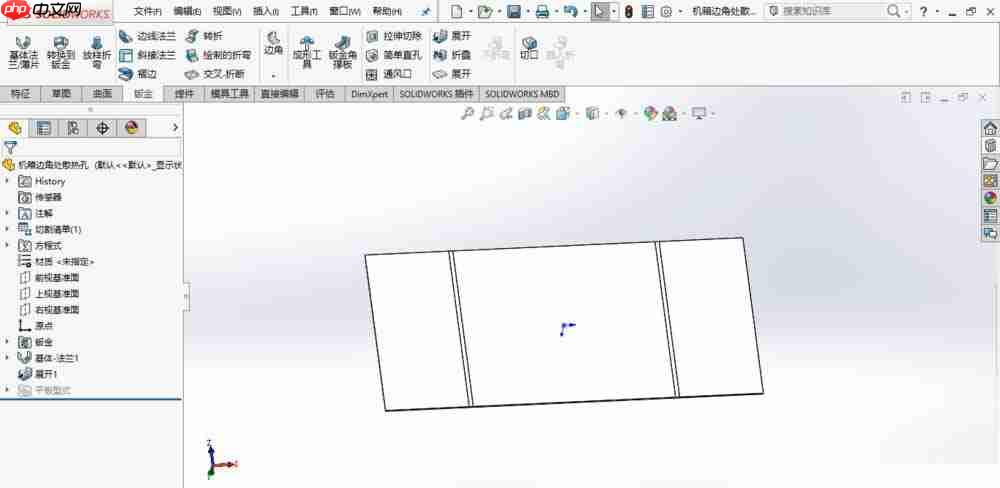

2、点击菜单中的“钣金—展开”功能,可以对单个折弯区域进行展开操作。

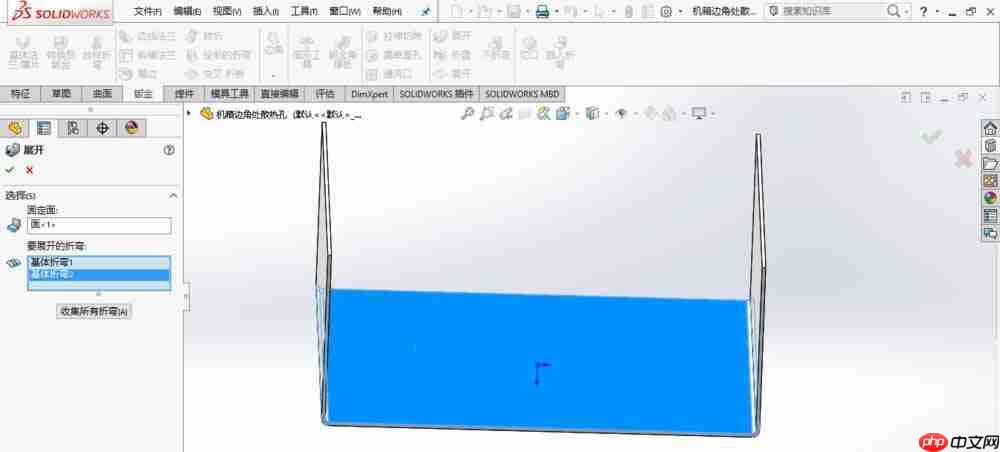

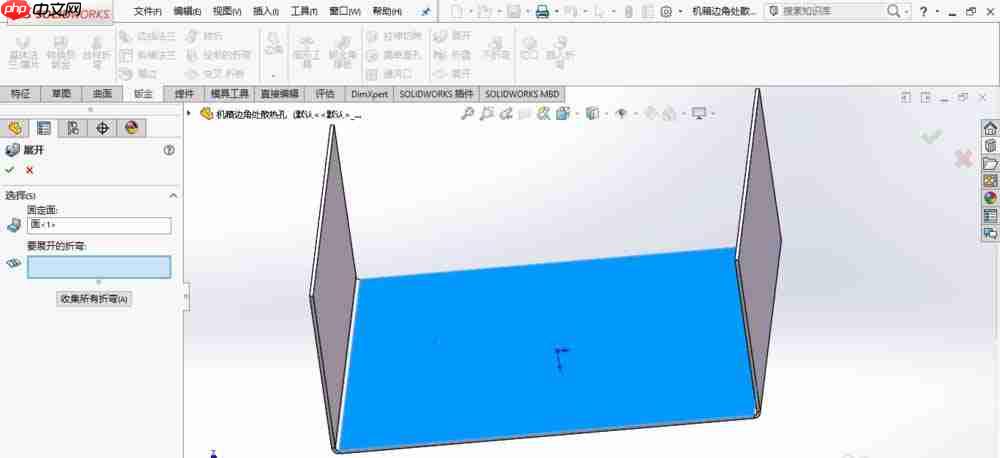

3、在弹出的设置中指定固定面以及需要展开的折弯部分,确认后完成展开步骤。

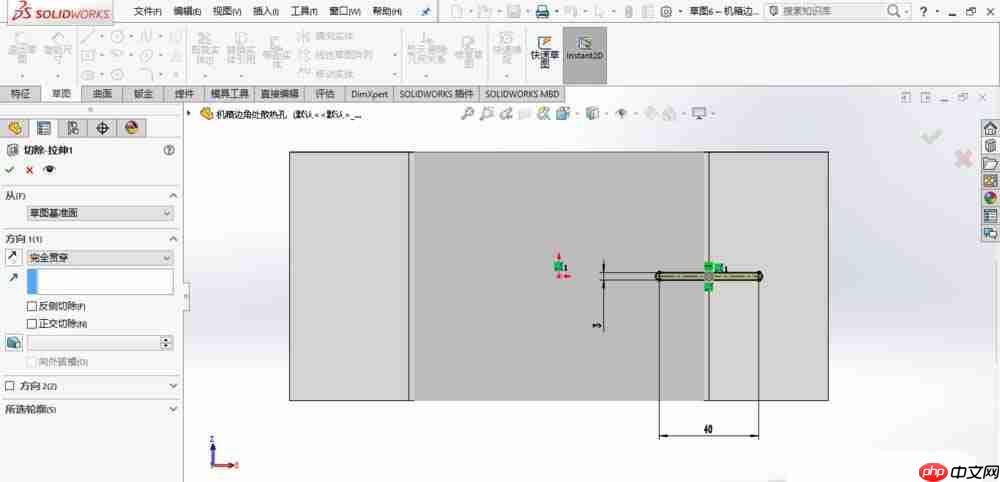

4、在已展开的端面上新建草图,绘制所需孔型轮廓,然后通过切除拉伸命令实现开孔,选择完全贯穿选项,如图所示。

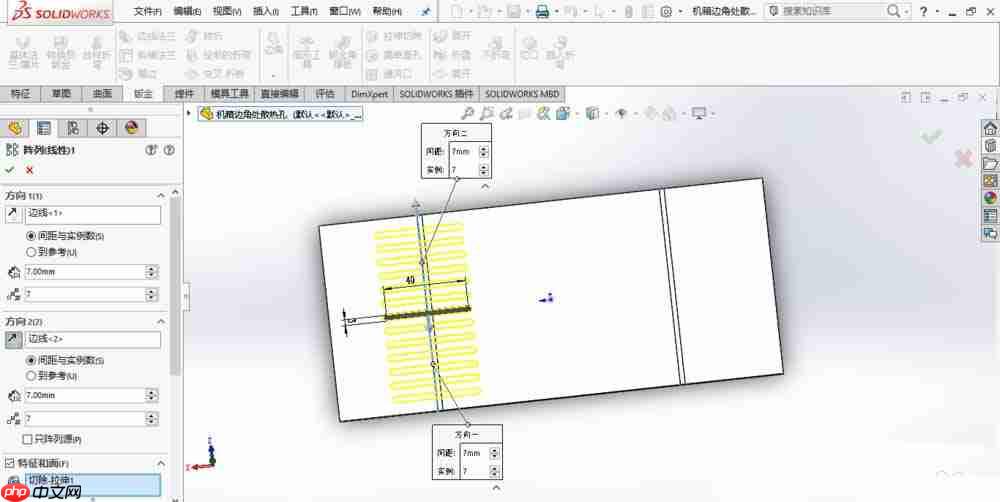

5、使用线性阵列功能对已创建的切除特征进行排列,形成一排整齐的散热孔。

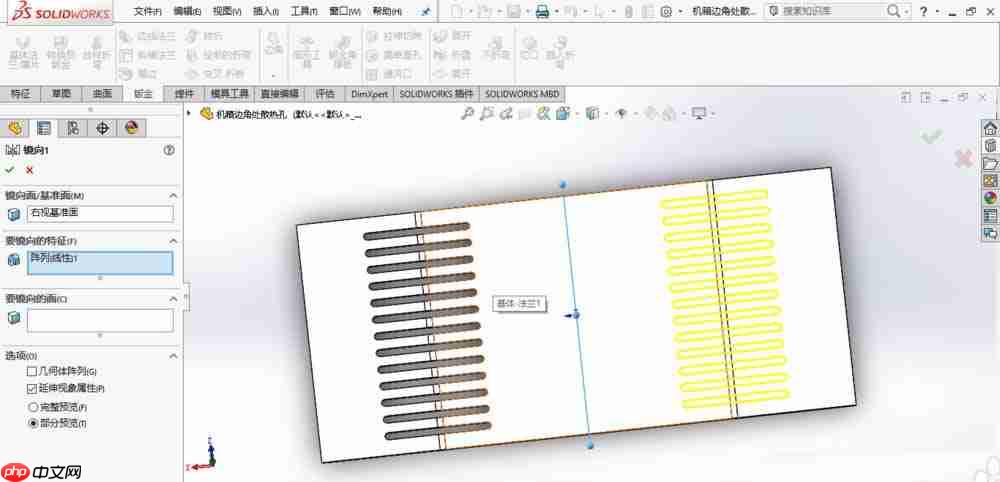

6、进一步通过镜像功能将阵列后的孔特征复制到另一侧,镜像基准面选择右视基准面。

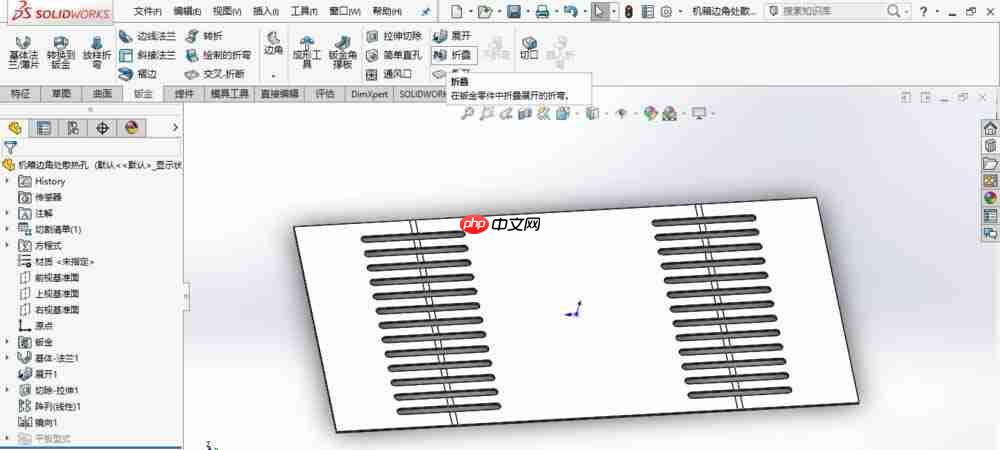

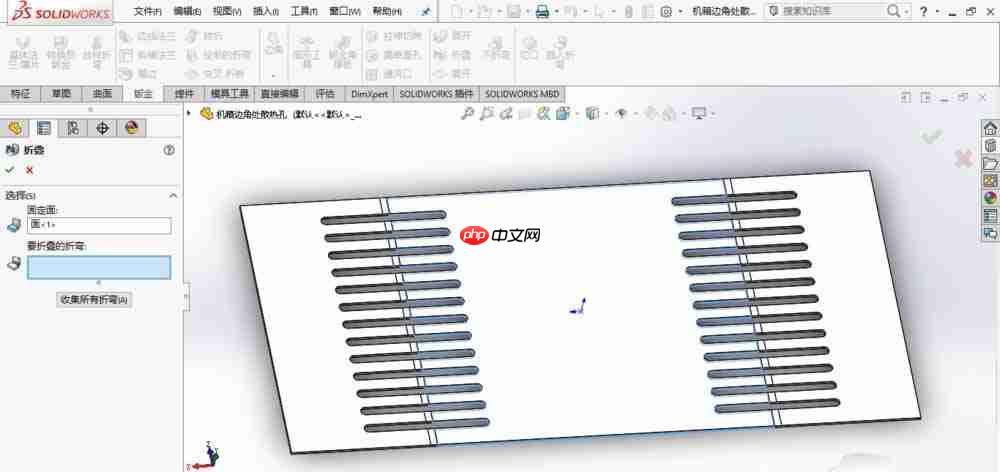

7、完成所有开孔后,使用“钣金—折叠”命令,开始将展开的部分重新折回原状。

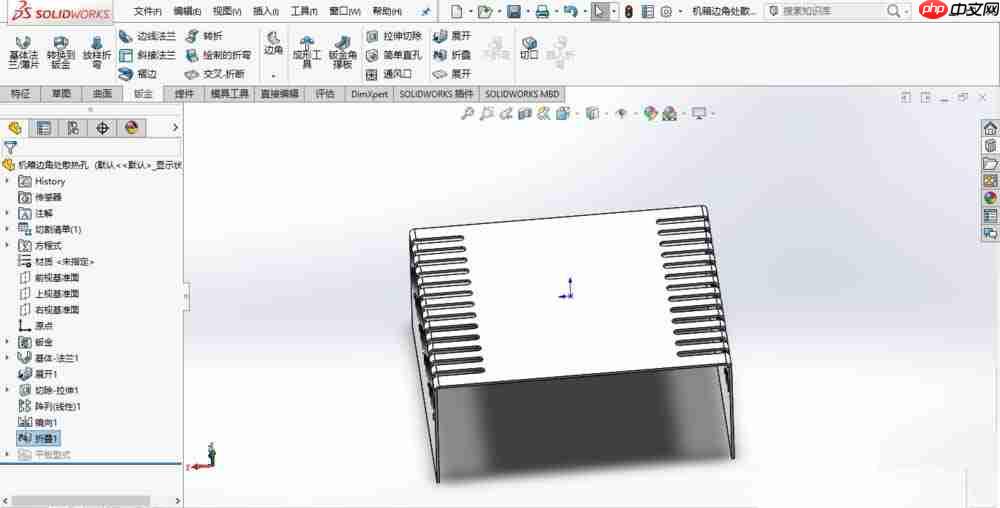

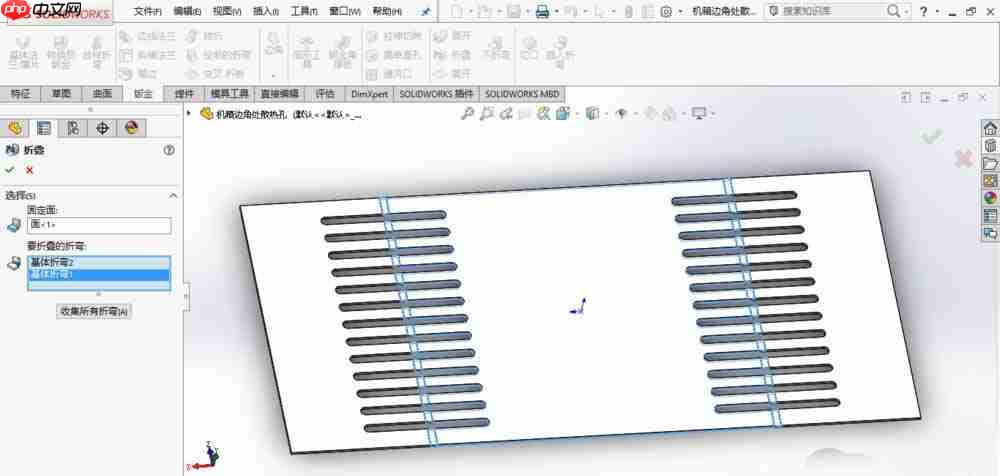

8、选择之前展开的折弯区域作为折叠对象,确认参数后点击确定,使带有散热孔的机箱结构恢复立体形态。

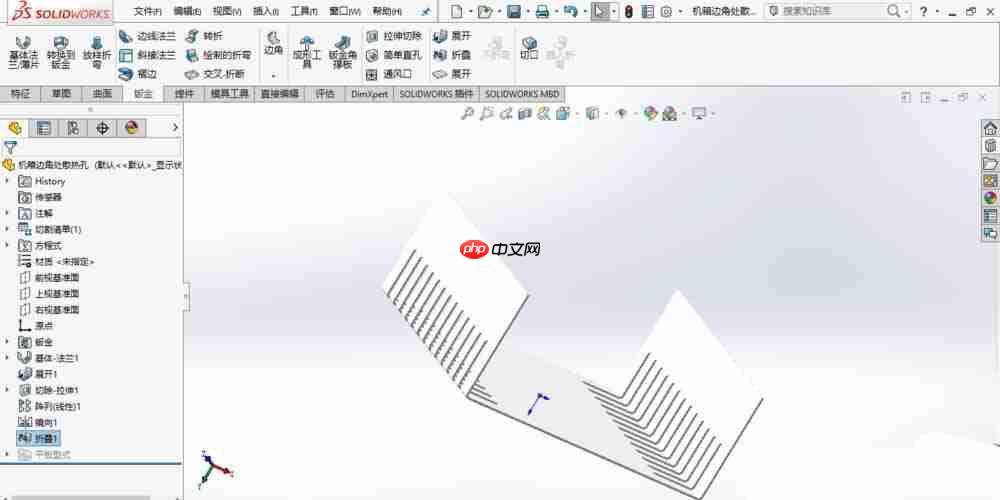

9、至此,机箱边角位置的散热孔设计已完成,最后保存文件即可。
